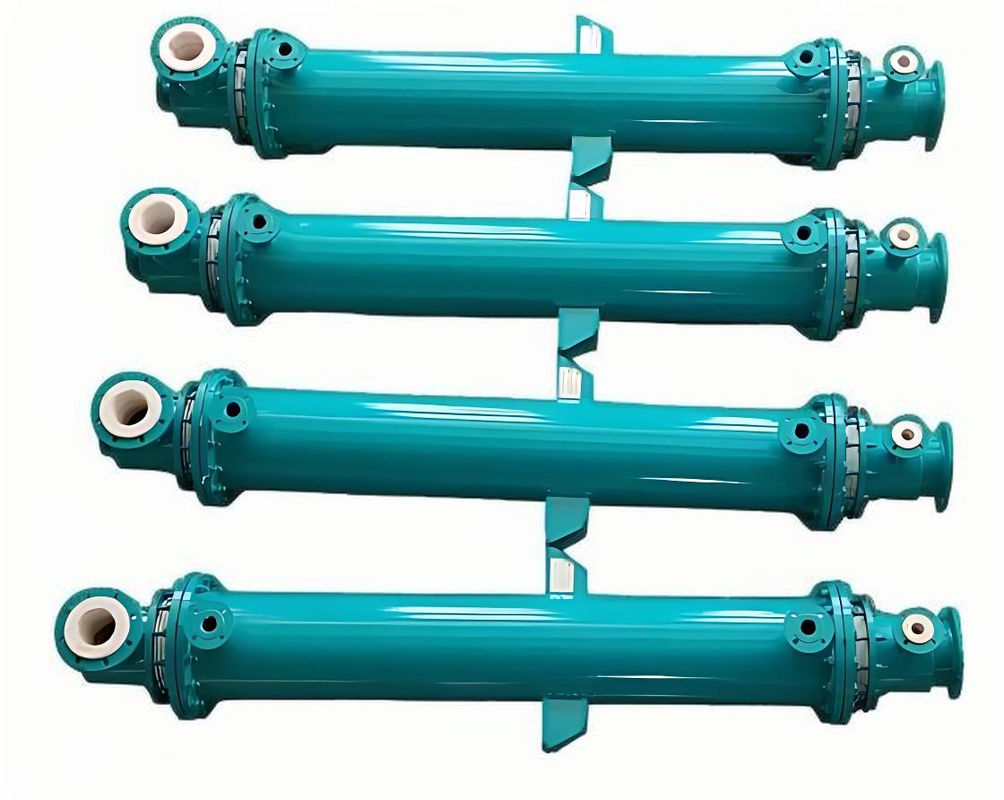

مبادلات حرارة تيفلون 1200 ملم مقاومة للأحماض والقليات والمذيبات العضوية

XKXG-LG مقايض حرارة أنبوب التفلون المقاوم للحمض والقليات والمذيبات العضوية

من الناحية الهيكلية، المبادل الحراري القشرة والأنبوب يتكون أساسا من الأجزاء التالية:
مجموعة أنابيب نقل الحرارة التي تنقل الحرارة، لوحة الأنابيب المستخدمة لتثبيت مجموعة الأنابيب وفصل السائل،ومكونات مساعدة مثل المدافع (وتسمى أيضا المدافع) وصناديق الأنابيب التي تعزز كفاءة تبادل الحرارةمن بين هذه المكونات ، يتم تجهيز الغلاف بـ حزمة أنبوب ، يتم تثبيت طرفيهما بشكل راسخ على ورقة الأنابيب. هناك سوائل اثنتان تشارك في عملية تبادل الحرارة ،واحد هو سائل جانب الأنبوب يتدفق داخل حزمة الأنبوب، والآخر يسافر خارج الأنبوب، والذي يسمى السائل الجانب القشرة. من أجل تحسين كفاءة نقل الحرارة من السائل خارج الأنبوب،عادة ما يتم تثبيت عدة محفزات داخل القشرةيمكن لهذه الحواجز أن تزيد من سرعة تدفق السائل من جانب القشرة وتجبر السائل على المرور عبر حزمة الأنبوب عدة مرات جانباًوبالتالي تكثيف حالة التدفق المضطرب للسيول وتحسين معامل نقل الحرارة بشكل فعال.
المبادلة الحرارية القشرة والأنبوب التي وضعتها شركتنا مع حقوق الملكية الفكرية المستقلة تظهر أداء ملحوظ
الميزة: هذا المنتج ليس فقط لديه مقاومة ممتازة للأحماض والقليات والمذيبات العضوية، ولكن أيضا يعمل بشكل مستقر في ظروف درجات الحرارة العالية والمنخفضة للغاية.إنه حل مثالي لتبادل الحرارة في المجال الصناعي.

المبادل الحراري الأنابيب والأنابيب، المعروف أيضا باسم المبادل الحراري القشرة والأنابيب،هو معدات تبادل حرارة من نوع الحائط مع جدار حزمة الأنبوب المغلقة في الغلاف على أنها سطح نقل الحرارةهذه المعدات تستخدم على نطاق واسع لبساطة بنيتها وموثوقية التشغيل

الخصائص:

1هذا المنتج مصنوع من مادة فلوريةوالذي يمتلك مقاومة عالية للغاية للظروف الجوية ويمكنه مقاومة تآكل المذيبات العضوية المختلفة والوسائط السامة مثل الأحماض القوية والقليات، وبالتالي ضمان متانة المنتج في البيئات القاسية.

2معدل الاحتكاك في حزمة الأنابيب منخفض للغاية. هذه الميزة تعني أن المنتج ليس سهلاً لتنسيقه أثناء الاستخدام ، وبالتالي تمديد عمر الخدمة للمنتج إلى حد كبير.

3المقاومة الممتازة للضغط، نطاق ضغط العمل -0.01MPa

4استخدام تصميم جدار أنبوب رقيق للغاية ، وكفاءة نقل الحرارة العالية ، والاستقرار على المدى الطويل ، وتحسين استخدام الطاقة بشكل فعال.

5حياة خدمة طويلة ، تصل إلى 8-10 سنوات ، مما يقلل كثيرا من تواتر الاستبدال والصيانة.

6استخدم المواد الخام المستوردة لضمان جودة المنتج ولا تعطيك أي قلق.

7. أشكال مختلفة ، مخصصة. نحن نفهم أن احتياجات كل عميل فريدة ، لذلك نحن نقدم مجموعة متنوعة من تنسيقات المنتجات التي يمكن تخصيصها لاحتياجات العميل المحددة.

تقديم المنتج بالتفصيل

1الختم الميكانيكي، سهل التفكيكالختم الميكانيكي هو عنصر مهم في معدات الطاقة السائلة.وظيفتها الرئيسية هي منع تسرب الوسط العامل في المعدات الميكانيكية وتدخل الشوائب الخارجية.

سهولة التفكيك هي سمة مهمة من الأختام الميكانيكية ، مما يسمح بإزالة مكونات الأختام بسرعة وسهولة لصيانة المعدات أو استبدالها أو ترقيتها.انها لا توفر فقط وقت الصيانة وتقلل من كثافة العمل، ولكنه يقلل أيضا من خطر الأضرار التي يمكن أن تسببها التشغيل الخاطئ.

2مواد الاغلاق

حلقة الختم PTFE: مصنوعة من مادة فلورين نقية تحولت إلى شكل ، بقسوة مناسبة ، متطابقة بشكل وثيق مع طبقة النهاية (طبقة الأنابيب) ، مقاومة لمختلف المذيبات الكيميائية ،درجة حرارة عالية ومنخفضةآمنة وموثوقة

غطاء الختم: يتم تصنيع الغطاء من المطاط الفلوريني ، ويغلق القشرة ، ويسهل تفكيكه.

3الرأس (صندوق الأنابيب):

الهيكل الأساسي للرأس مصنوع من الصلب ويتم تصنيعه من خلال عملية التشكيل لضمان الاستقرار الهيكلي ومتانة المنتج.نحن نطبع الطبقة الداخلية مع طبقة من مادة البوليتيترافلورويثيلين (PTFE)، مما يحسن بشكل كبير مقاومة التآكل للمنتج.

الجدار الداخلي للرأس سلس ، مما يقلل من الاحتكاك والتماسك أثناء تدفق المواد ويضمن نقل السائل الفعال والسلس.

مصممة خصيصًا للاستخدام في بيئات صناعية قاسية ، يمكنها الحفاظ على سلامة الهيكل من التلف في نطاق -0.1MPA-1MPa.

لديها مقاومة ممتازة للمذيبات الكيميائية ويمكن أن تتحمل بفعالية حتى المواد الكيميائية التآكلية للغاية مثل الأحماض القوية والقليات.مقاومة التآكل الكيميائي يضمن السلامة والموثوقيةالصناعات الصيدلانية وغيرها.

4.فلانج الحلقة، سهلة التثبيت

ويعطي طريقة مرنة وفعالة لحل توصيل الأنابيب. هذا الاطار، مع تصميمه الفريد،تسمح بحركة المحورية للأنابيب أثناء تحريك التثبيت وتعديل الزاوية، وبالتالي تبسيط عملية المواءمة، والحد بشكل كبير من صعوبة التثبيت.

5.نواة تبادل الحرارة

هذا الجهاز يستخدم بنية دعامة داخلية هندسية معلقة من البورصة داخل تجويف الجسم الرئيسي للجهازالجزء العلوي يتكون من قرص ثابت و عدة قضبان ربط تربط القرصينيتم وضع الألواح الثابتة العليا والسفلية على التوالي في الطرفين من السكن. هذا التصميم يعزز إلى حد كبير استقرار الهيكل الكلي.من أجل تحسين كفاءة نقل الحرارة، لقد صممنا بذكاء الحواجز واستخدمنا تخطيط شكل قوس هذا التصميم لا يغير فقط اتجاه تدفق السائلولكنها توفر أيضا الدعم اللازم لحزمة الأنبوببالإضافة إلى ذلك، من خلال تزويدها بمدخل مياه التبريد ومخرج مياه التبريد، يمكن لهذا الجهاز تبادل الحرارة استيعاب الحرارة بشكل فعال باستخدام تبريد المياه.هذه آلية تبريد المياه تضمن تأثير تبريد أفضل، وبالتالي تحسين الأداء الحراري للنظام بأكمله

6حفر CNC لأوراق الأنابيب بدقة عالية

أوراق أنابيب PFA تستخدم الحفر الدقيق الذي يتم التحكم به بواسطة الكمبيوتر لتشكيل تخطيط فتح دائري. هذه الثقوب مصممة لتكون متباعدة بالتساوي،ضمان أن تكون مراكز كل فتحة على الأقل تصل إلى 8 ممويتم أيضا تحديد سمك الألواح النهائية بدقة، وضمان أنها ليست أقل من 60 مم. مع سنواتنا العديدة من الخبرة في تكنولوجيا لحام البلاستيكإلى جانب معدات اللحام المتطورة والمحسنة، نستخدم أساليب اللحام الرائدة. هذه السلسلة من تدابير التحسين تسمح لنا بدمج أنابيب تبادل الحرارة وأوراق الأنابيب في عملية واحدة، وضمان القوة الشاملة للبنية،الوقاية الفعالة من أي مخاطر تسرب محتملة، وضمان أداء السلامة للمنتج.
