معدات المبادل الحراري المتداخلة متعددة الطبقات المموجة من الصفائح المعدنية عالية الكفاءة

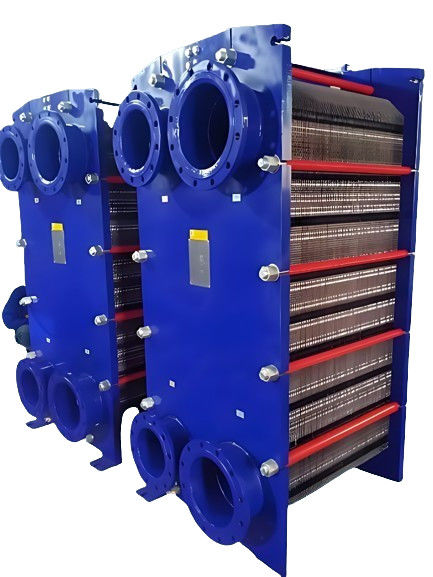

المبادل الحراري للصفائح هو معدات تبادل حرارة عالية الكفاءة تتكون من صفيحة معدنية ملفوفة متعددة الطبقات

مقدمة لمبادل الحرارة الصفيح
مبادلة الحرارة الصفيحة هي معدات تبادل حرارة عالية الكفاءة تتكون من صفائح معدنية ملفوفة متعددة الطبقات. بين هذه الطبقات،يتم تشكيل سلسلة من قنوات التدفق المستطيلة الضيقة، مما يسمح للسائل أو الغاز بنقل الحرارة بكفاءة. هذا التصميم مناسب بشكل خاص لاحتياجات تبادل الحرارة في أنظمة السائل السائل والبخار السائل.
المبادلات الحرارية الصفيحة معروفة بكفاءة تبادل الحرارة العالية واستهلاك الطاقة المنخفض والتصميم المدمج والحجم الصغير. كما أنها تمتلك مزايا كبيرة في المساحة الأرضية،لذا فهي تستخدم على نطاق واسع ولديها حياة خدمة طويلةوقدرته على نقل الحرارة أفضل من معدات تبادل الحرارة الأنبوبية التقليدية في ظل نفس حالة انخفاض الضغط، ويمكن تحقيق معدل استرداد الحرارة أكثر من 90٪

هيكل المنتج

تقديم المنتج بالتفصيل

1.طبع و تشكيل لوحات لمرة واحدة

بعد الضغط مرة واحدة بواسطة معدات هيدروليكية خاصة ، يتم الانتهاء من عملية التفريغ بأكملها في مرة واحدة. أثناء الضغط ،لقد استخدمنا تقنية الطلاء الناعم لضمان الدقة العالية والجودة الممتازة لتشكيل الورق، مع سطح ناعم دون أي خدوش أو علامات التمدد، وتقليل بفعالية الإجهاد الناتج أثناء عملية الضغط.انخفاض السماكة هو موحد في كل لوحة وعمق التموج يبقى موحد، مما يضمن الصلابة في كل نقطة اتصال بين الألواح. في الوقت نفسه ، لا توجد مناطق مفرطة على اللوحة ، مما يمنع الشقوق الصغيرة التي يمكن ملاحظتها فقط تحت المجهر.بالإضافة إلى، النسيج المعدني على اللوحة متسقة في الارتفاع لضمان الجمال العام، والجزء الرقيق يمكن أن تصل إلى دقة 0.3 ملم.

2تصميم منطقة توزيع الشوكولاته

كاملة ومتساوية حتى على أوسع الأطباق باستخدام تصميم مبتكر على شكل صليب (وتسمى أيضا كتلة الشوكولاته)مناطق تحويل الألواح لدينا تضمن تدفق كاف وحتى على أوسع الألواحتغطية بالتساوي إلى كل زاوية. هذا التصميم الهيكلي يلغي بشكل فعال مناطق ركود تبادل الحرارة، فضلا عن انخفاض معدل تدفق وتآكل الألواح المشاكل الناجمة عن الركود.التحويل من خلال الترويج لقد نجحنا في تعزيز قدرة تبادل الحرارة للصفيحة بأكملها من خلال تحسين كفاءة تبادل الحرارة في المنطقة ومنطقة الركودتم تصميم مفهوم التصميم الفريد عالية الاضطرابات لمنع انسداد القنوات بين الصفائح مع زيادة تأثير التنظيف الذاتي.نحن نستخدم مبدأ الديناميكا المائية لضبط مقاومة التدفق بطريقة تدريجية لضمان دخول السائل بين الصفائح بسلاسة أكبر وتحسين تحرير الضغط.

3تصميم الغطاء

يتم تصميم الصمغ بعناية ، الذي يتبنى هيكله شكل سقف مثلث ، لتحقيق تأثير ختم خطي. هذا التصميم هو الشكل الأكثر استقراراً وموثوقية لتصميم الصمغ.تحت تأثير قوة الضغط، هذا الهيكل يضمن أن المنطقة الوسطى للضغط يمكن أن تتحمل أقوى ضغط، بحيث يمكن الحصول على ضغط ختم قوي مع قوة أقل،ضمان أداء الختم المتميزعلاوة على ذلك ، حتى بعد تفكيك وتجميع متكرر ، لن يظهر الصمغ سوى تشوه دائم ضئيل. في الوقت نفسه ، تساعد القوى المطبقة الأصغر على منع تشوه الصفيحة.تم تصميم الخزان بأكمله لإغلاق لتعزيز استقرار الهيكل العام.

4خصائص الإطار ونظام تحديد الموقع

باستخدام تكنولوجيا تحديد المواقع الفريدة، قمنا بتصميم طريقة لمنع الألواح من التشوه عند تفكيكها وتحديد موقع الجدار لأعلى وأسفل.جهاز تحديد المواقع لا يزال يحافظ على دقة بعد تفكيكه وتجميعه المتكرر، ونقاط الموقع هي أكثر مقاومة للاستعمال. من أجل تحسين تأثير محاذاة تلقائية، ونحن نستخدم السترات المواقع المساعدة في الزوايا الأربعة من كل لوحة. في نفس الوقت،صممت بنية فريدة من نوعها من ذيل الحمام ونفذت استراتيجية تحديد المواقع متعددة النقاطتستند طريقة تحديد المواقع هذه إلى مبدأ تحديد المواقع الميكانيكي "طائرة، دبوس ثابت على جانب واحد، وبدبوس متحرك على جانب واحد"الذي يضمن حرية قطعة العمل في اتجاه واحد، وبالتالي تجنب فعالة مشكلة الموقع الزائد.

5تصميم هيكل التثبيت السريع

يتم دمج المكعب المقبس الأمامي مع المسمار من خلال مخرط قفل. هناك صندوق محمل أسفل. يتم منع المكعب الخلفي من الانفصال بواسطة غطاء قفل فريد.عند تفكيك مقايض الحرارة الصفيحة، تحتاج فقط إلى تشديد أو تخفيف المشبك الأمامي. يمكن إكماله عن طريق تشديد المكسرات. فمن أكثر ملاءمة وأسرع لتفكيك وتجميع عند فحص مبادل الحرارة لوحة.إنه تصميم سهل الاستخدام.
جميع أجزاء الإطار متصلة بخيوط
يتم تصنيع المسامير الضغط عن طريق التدحرج.
هناك صندوق محمل على محول الضغط
يمكن إزالة المسامير الضغطية جانبا

أبعاد تركيب المعدات
